国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
产品中心 /page.html

您当前位置：首页 > 产品中心 >>  高温镍合金 >>  日本冶金
日本冶金NAS NW276板材、圆棒【NAS NW276现货】
发布时间:2025-11-01 09:37:58 | 浏览次数：


NAS NW276——与Hastelloy® C-276相匹敌的合金——是为Ni-Cr-Mo合金，在氧化性、还原性环境下均具有极佳的耐腐蚀性。此合金通过减少C、Si含量，控制受热部的抑制热影响区碳化物析出，提高了耐腐蚀性?；谡庖惶匦裕惴河τ糜诨こ商咨璞傅榷窳踊肪?。本公司可供应合金现货：圆棒、板材、锻件、特殊尺寸可订货！

上海奔来金属报价

化学成分

NW 0276

  C Si Mn P S Ni Cr Mo Fe Co W V
最小 ― ― ― ― ― ― 14.5 15.0 4.0 ― 3.0 ―
最大 0.010 0.08 1.0 0.04 0.03 残 16.5 17.0 7.0 2.5 4.5 0.35

UNS N10276

  C Si Mn P S Ni Cr Mo Fe Co W V
最小 ― ― ― ― ― ― 14.5 15.0 4.0 ― 3.0 ―
最大 0.010 0.08 1.0 0.04 0.03 残 16.5 17.0 7.0 2.5 4.5 0.35



物理性能

比热(J/kg?K) 436
电阻率(μΩ?cm) 130.0
热传导率(W/m?K) 10.8
热扩散率(m2/s) 2.8 x 10-6
平均热膨胀系数(10-6/℃) 20–100℃ 12.2
20–200℃ 12.5
20–300℃ 12.9
20–400℃ 13.2
20–500℃ 13.6
纵向弹性模量(MPa) 21.1 x 104
刚性模量(MPa) 80.8 x 104
强磁性 无
熔点(℃) 1325-1369



机械性能

NW0276

0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 275 ≧ 690 ≧ 40 ―

UNS N10276

0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 283 ≧ 690 ≧ 40 ≦ (100)

示例

  0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
热轧钢材 14mmt 372 763 71 83
冷轧钢材 12mmt 319 738 76 83
冷轧钢材 2mmt 366 785 61 86



耐腐蚀性

耐点腐蚀性能

合金 临界点腐蚀温度(CPT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法C) 		Green death溶液
NAS NW276 > 120℃ > 120℃
NAS 254N 80℃ 80℃
NAS 329J3L 50℃ 45℃
SUS 316L 10℃ 25℃

抗缝隙腐蚀性能

合金 临界点腐蚀温度(CCT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法D) 		Green death溶液
NAS NW276 100℃ 110℃
NAS 254N 40℃ 45℃
NAS 329J3L 25℃ 30℃
SUS 316L < 0℃ < 0℃

试验条件：

  • 1) ASTM G48 方法C：试验时间72小时
  • 2) ASTM G48 方法D：试验时间72小时，使用多齿夹子形成缝隙
  • 3) Green death 溶液浸泡：试验时间24小时，试验溶液 7%H2SO4 + 3%HCl + 1%FeCl3 + 1%CuCl2，缝隙腐蚀试验使用多齿夹子形成缝隙

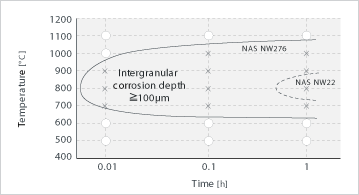

耐晶间界腐蚀性

Image: 耐晶间界腐蚀性

试验条件：ASTM G28 方法A
试验时间24小时，沸腾50%H2SO4 - Fe2 (SO4)3水溶液

耐酸腐蚀性能

试液 温度
(℃) 		浓度
(%) 		腐蚀速度(g/m2?hr)
NAS NW276 NAS 254N* NAS 329J3L* SUS 316L
H2SO4 80 5 0.02 0.02 0.00 1.10
10 0.03 0.02 0.14 2.92
20 0.04 1.16 3.33 20.1
40 0.06 1.78 250.5 291.3
60 0.08 1.86 263.1 72.0
80 0.03 2.82 90.4 11.1
沸腾 5 0.10 1.43 0.61 5.45
10 0.16 2.49 3.30 18.0
20 0.33 6.18 76.2 108.7
40 1.44 21.0 271.7 297.8
HCl 80 0.1 0.00 0.00 0.00 0.01
1.0 0.02 0.00 0.01 2.45
2.0 0.03 3.15 19.0 6.66
3.0 0.33 12.8 51.5 13.6
沸腾 0.1 0.00 0.00 0.00 0.01
1.0 0.23 0.13 4.82 6.32
2.0 0.91 27.8 56.7 33.6
3.0 1.64 54.2 145.2 69.1

试验条件：试验时间24小时

腐蚀速度单位由g/m2?h换算成mm/y
mm/y = g/m2?h × 8.76/d (d为密度)
[d] NAS NW276：8.90g/cm3, NAS 254N：8.06g/cm3, NAS 329J3L：7.80g/cm3, SUS 316L：7.98g/cm3

* NAS 254N：23Cr-25Ni-5.5Mo-0.2N (超级奥氏体不锈钢)

* NAS 329J3L：22.5Cr-5.3Ni-3.2Mo-0.16N (双相不锈钢)

抗应力腐蚀开裂性能

合金 MgCl2浓度(下段为沸点℃)
20% (108) 25% (110) 30% (115) 35% (126) 38% (134) 42% (142)
NAS NW276 ○ ○ ○ ○ ○ ○
NAS 254N ○ ○ ○ ○ ○ ○
NAS 329J3L ○ ○ × × × ×
SUS 316L ○ × × × × ×

试验条件：
用沸腾MgCl2水溶液浸泡，试验时间300小时、使用U型弯曲试样
○：未开裂
×：应力腐蚀开裂



焊接性

可适用使用与不锈钢一样的常规焊接方法。焊料请使用同质金属的焊料。焊接后不必进行热处理。

热处理

固溶处理温度为1150～1170℃，热处理后必须急冷。

用途

热交换器、离心分离机、干燥机、反应槽、制盐成套设备、排烟脱硫装置


关于奔来

公司新闻

产品中心

服务中心

企业二维码
上海奔来金属材料有限公司
Copyright@2003-2016 benlai all rights reserved
备案编号：沪ICP备16023899号-1 合作伙伴：上海奔来金属 上海工商		 网站建设：创世网络
国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人
三级黄色A视频| 日韩A级大全| 加勒比人人肏| 毛片网超碰| 看AV网站| 人人人看人三级人看| 香蕉久久一区二区| 七猫人妻无码专区| 超碰v天堂| 日韩特黄AV| 成人sese| 免费无码A片| 亚洲色老师| 日韩AV地址| 亚洲中文字幕资源| 成人免费久久草视频| 国产免费AV网站| 黄色成人片| 中文字幕第98页| 黄色AV免费观看| A级色情网站| 一区二区亚州色情| 日韩无码性久久久| 性生活一级片视频网站| 手机AV在线播放网站| 亚洲欧美一级特黄A片| A禁止看| 黄av在线免费看| 亚洲无码成人一区二区| 亚洲高清一区二区三区| 日韩无码A级片| 97在线视频鸥洲| 成人性爱av| 国产1级a片。| 色频性无码一二三| 三级黄色A级片| 无码高清A片| 成人首发| 北条麻妃无码AV| 无码一级A片精品| 91黄色一级片|
