国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
产品中心 /page.html

您当前位置：首页 > 产品中心 >>  高温镍合金 >>  日本冶金
日本冶金NAS NW22板材、圆棒【NAS NW22现货】
发布时间:2025-11-01 09:34:48 | 浏览次数：


NAS NW22——与Hastelloy® C-22®相匹敌的合金——是具有极高耐腐蚀性的Ni-Cr-Mo合金。在氧化性、还原性环境下均具有极佳的耐点腐蚀性能、抗缝隙腐蚀性能、抗应力腐蚀开裂性能。广泛应用于排烟脱硫装置、造纸工艺设备以及废弃物处理工艺设备等恶劣环境。本公司可供应合金现货：圆棒、板材、锻件、特殊尺寸可订货！

上海奔来金属报价

化学成分

NW6022

  C Si Mn P S Ni Cr Mo Fe Co W V
最小 ― ― ― ― ― ― 20.0 12.5 2.0 ― 2.5 ―
最大 0.015 0.08 0.5 0.025 0.020 残 22.5 14.5 6.0 2.5 3.5 0.35

UNS N06022

  C Si Mn P S Ni Cr Mo Fe Co W V
最小 ― ― ― ― ― ― 20.0 12.5 2.0 ― 2.5 ―
最大 0.015 0.08 0.50 0.02 0.02 残 22.5 14.5 6.0 2.5 3.5 0.35



物理性能

比热(J/kg?K) 440
电阻率(μΩ?cm) 1114.0
热传导率(W/m?K) 10.6
热扩散率(m2/s) 2.8 x 10-6
平均热膨胀系数(10-6/℃) 20–100℃ 12.4
20–200℃ 12.4
20–300℃ 12.6
20–400℃ 13.1
20–500℃ 13.7
纵向弹性模量(MPa) 20.4 x 104
刚性模量(MPa) 78.8 x 104
强磁性 无
熔点(℃) 1325-1372



机械性能

NW 6022

0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 310 ≧ 690 ≧ 45 ―

UNS N06022

0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 310 ≧ 690 ≧ 45 ≦ 100

示例

  0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
热轧钢材 12mmt 367 744 73 84
冷轧钢材 8mmt 365 752 69 84
冷轧钢材 3mmt 383 782 57 86



耐腐蚀性

耐点腐蚀性能

合金 临界点腐蚀温度(CPT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法C) 		Green death溶液
NAS NW22 > 120℃ > 120℃
NAS NW276 > 120℃ > 120℃
NAS 254N 80℃ 80℃
NAS 329J3L 50℃ 45℃
SUS 316L 10℃ 25℃

抗缝隙腐蚀性能

合金 临界缝隙腐蚀温度(CCT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法D) 		Green death溶液
NAS NW22 > 100℃ 110℃
NAS NW276 100℃ 110℃
NAS 254N 40℃ 45℃
NAS 329J3L 25℃ 30℃
SUS 316L < 0℃ < 0℃

试验条件：

  • 1) ASTM G48 方法C：试验时间72小时
  • 2) ASTM G48 方法D：试验时间72小时，使用多齿夹子形成缝隙
  • 3) Green death 溶液浸泡：试验时间24小时，试验溶液 7%H2SO4 + 3%HCl + 1%FeCl3 + 1%CuCl2，缝隙腐蚀试验使用多齿夹子形成缝隙

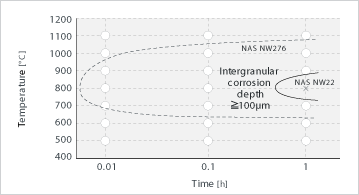

耐晶间界腐蚀性

Image: 耐晶间界腐蚀性

试验条件：

ASTM G28 方法A
试验时间24小时，沸腾50%H2SO4-Fe2SO4)3水溶液

耐酸腐蚀性能

试液 温度
(℃) 		浓度
(%) 		腐蚀速度(g/m2?hr)
NAS NW22 NAS NW276 NAS 254N* NAS 329J3L* SUS 316L
H2SO4 80 5 0.01 0.02 0.02 0.00 1.10
10 0.02 0.03 0.02 0.14 2.92
20 0.02 0.04 1.16 3.33 20.1
40 0.04 0.06 1.78 250.5 291.3
60 0.47 0.08 1.86 263.1 72.0
80 0.34 0.03 2.82 90.4 11.1
沸腾 5 0.14 0.10 1.43 0.61 5.45
10 0.25 0.16 2.49 3.30 18.0
20 0.72 0.33 6.18 76.2 108.7
40 3.24 1.44 21.0 271.7 297.8
HCl 80 0.1 0.00 0.00 0.00 0.00 0.01
1.0 0.00 0.02 0.00 0.01 2.45
2.0 0.01 0.03 3.15 19.0 6.66
3.0 0.03 0.33 12.8 51.5 13.6
沸腾 0.1 0.00 0.00 0.00 0.00 0.01
1.0 0.13 0.23 0.13 4.82 6.32
2.0 1.32 0.91 27.8 56.7 33.6
3.0 3.63 1.64 54.2 145.2 69.1

试验条件：试验时间24小时

腐蚀速度单位由g/m2?h换算成mm/y
mm/y = g/m2?h × 8.76/d (d为密度)
[d] NAS NW22：8.70g/cm3, NAS NW276：8.90g/cm3, NAS 254N：8.06 g/cm3, NAS 329J3L：7.80 g/cm3, SUS 316L：7.98 g/cm3

* NAS 254N：23Cr-25Ni-5.5Mo-0.2N (超级奥氏体不锈钢)

* NAS 329J3L：22.5Cr-5.3Ni-3.2Mo-0.16N (双相不锈钢)

抗应力腐蚀开裂性能

合金 MgCl2浓度(下段为沸点℃)
20% (108) 25% (110) 30% (115) 35% (126) 38% (134) 42% (142)
NAS NW22 ○ ○ ○ ○ ○ ○
NAS NW276 ○ ○ ○ ○ ○ ○
NAS 254N ○ ○ ○ ○ ○ ○
NAS 329J3L ○ ○ × × × ×
SUS 316L ○ × × × × ×

试验条件：用沸腾MgCl2水溶液浸泡，试验时间300小时、使用U型弯曲试样
○：未开裂
×：应力腐蚀开裂



焊接性

可适用使用与不锈钢一样的常规焊接方法。焊料请使用同质金属的焊料。焊接后不必进行热处理。

热处理

固溶处理温度为1150～1170℃，热处理后必须急冷。

用途

医药成套设备、半导体制造装置、各种化工成套设备、排烟脱硫装置


关于奔来

公司新闻

产品中心

服务中心

企业二维码
上海奔来金属材料有限公司
Copyright@2003-2016 benlai all rights reserved
备案编号：沪ICP备16023899号-1 合作伙伴：上海奔来金属 上海工商		 网站建设：创世网络
国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人
色高潮av| 无毒黄网址| a级裸毛视频欧美| 搜av.com| 国产AV色图| 加勒比毛片| 东京热精品少妇| 日韩AV无码免费看| 色色婷婷五月| 老司机带我看AV| 天堂AV成人AV| 特黄一级AA级大片| 色69精品小说| 欧美A√在现观看| 欧亚日韩| 欧美A片网| 国产免费一级特黄A片| www.av操逼| 黄色片导航| 久草新时代视觉体验| 日日干大逼| 成人三级毛片| 好屌草av| 少妇亚洲无码| 一级日B毛片| av在线免| 北条麻妃无码av| 色婷婷av片| 黄色免费AA| 久久天堂影院| 日韩av无码高清网站| 一级无码电影网站| 日本天天在线有码视频| AV在线播放不卡。。| 综合无码久久九九| 一级色aV| 毛片黄色| EEUSS免费鲁丝无码| 人人自拍人人操| 久久lu最新| 美女黄av|
