耐腐蚀性
NAS224N含高浓度Cr、Mo以及N，在氯化物环境下，也具有极高的耐点腐蚀性能、耐间隙腐蚀性能。在现有双相不锈钢难以维持的腐蚀环境下，NAS 255NM也可发挥出良好的耐腐蚀性。

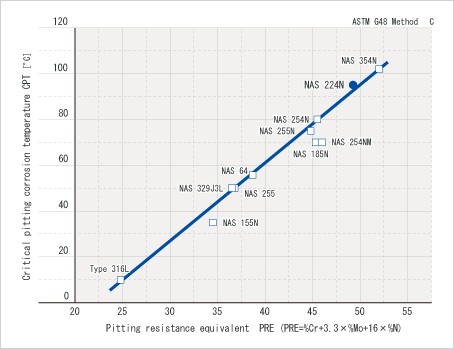

耐点腐蚀性能

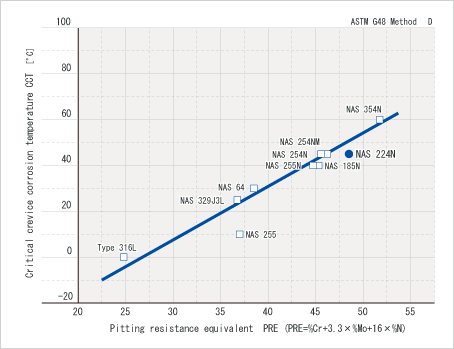

抗缝隙腐蚀性能
耐应力腐蚀开裂性能
合金
主要化学成分 (wt％)
|
45%
(154℃)
|
42%
(142℃)
|
40%
(138℃)
|
38%
(134℃)
|
35%
(126℃)
|
30%
(115℃)
|
25%
(110℃)
|
20%
(108℃)
|
SUS 304
18Cr-8Ni
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
SUS 316L
17Cr-12Ni-2Mo
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
NAS 329J3L
22Cr-5.3Ni-3.2Mo-0.16N
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
○
|
NAS 64
25Cr-6Ni-3.3Mo-0.16N
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
○
|
NAS 155N
18Cr-15Ni-4Mo-3Cu-0.15N
|
×
|
×
|
×
|
×
|
×
|
○
|
○
|
○
|
NAS 185N
20Cr-18Ni-6Mo-0.8Cu-0.2N
|
×
|
×
|
×
|
×
|
○
|
○
|
○
|
○
|
NAS 224N
23Cr-22Ni-6Mo-0.25N
|
×
|
×
|
×
|
×
|
○
|
○
|
○
|
○
|
试验方法：U形弯曲试验片，沸腾MgCl2水溶液，试验时间：300小时
○：未开裂
×：腐蚀开裂
朔性加工性
冷加工与热加工处理与SUS 304、SUS 316等准奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。
焊接性
NAS 224N的焊接与准奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接。 焊条请使用276合金。无需进行预热和后热。
切削性
由于Ni含量较高，NAS 224N的切削性不如普通奥氏体不锈钢，但优于镍基合金。切削请尽量使用超硬合金工具，将推进速度调慢，切削深度取大为上策。
热处理
NAS 224N为奥氏体不锈钢，热处理可采用与准奥氏体不锈钢同样的方式。
酸洗
酸洗使用硝酸和氢氟酸混合液。由于NAS 224N耐腐蚀性比SUS 304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸，或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。
