耐腐蚀性
由于其Cr、Mo含量高，在高浓度氯离子环境下耐点腐蚀性能、抗缝隙腐蚀性能极高。
耐点腐蚀性能
抗应力腐蚀开裂性
|
条件
|
有无发生开裂
|
|
MgCl2
|
30% Boil, 300hr
|
NO SCC
|
|
35% Boil, 300hr
|
NO SCC
|
|
42% Boil, 300hr
|
SCC
|
|
20%NaCl + 1%Na2Cr-2O7 . 2H2O, 300hr Temp.105℃
|
NO SCC
|
耐气候性
大气曝露试验数据(曝露时间2年)
|
合金
|
PRE
|
内陆地区
(枚方)
|
城市住宅区
(东京)
|
沿岸清净地区
(外房)
|
临海工业区
(川崎)
|
海洋环境
(海水飞溅区)
|
|
SUS 304
|
18
|
○
|
△
|
×
|
×
|
×
|
|
SUS 316
|
24
|
○
|
○
|
×
|
×
|
×
|
|
NAS 64
|
38
|
○
|
○
|
○
|
○
|
△
|
|
NAS 254N
|
44
|
○
|
○
|
○
|
○
|
○
|
* PRE(点腐蚀指数) = %Cr + 3.3 x %Mo + 16 x %N
○：无生锈
△：生锈 最大坑点深度 ? 15 μm
×：生锈 最大坑点深度 > 15 μm

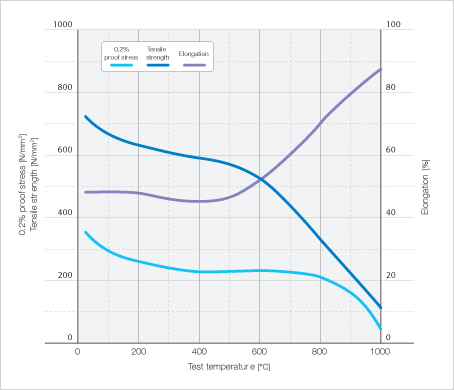

朔性加工性
冷加工和热加工特性与SUS 304、SUS 316等奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。
焊接性
NAS 254N的焊接与普通奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接等。但焊接材料请使用哈氏®合金C系列。
切削性
由于Ni含量较高，NAS 254N的切削性比奥氏体不锈钢低，但比镍基合金高。切削工具请尽量使用超硬工具，将供给速度调慢，切削深度取大为上策。
热处理
NAS 254N为奥氏体系列不锈钢，热处理可与标准奥氏体不锈钢相同。通常采用的热处理条件如下。
-
固溶处理 1125～1175℃ 水冷
-
消除应力热处理 450～550℃ 空冷
酸洗
酸洗使用硝酸和氢氟酸混合液。由于NAS 254N的耐腐蚀性比304高，氧化皮会稍难以去除。因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸处理则更加有效。
