国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人

欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
公司新闻 /page.html

您当前位置：首页 > 公司新闻 >>  产品技术
NAS NW22-高耐蚀不锈钢?合金NAS NW22
发布时间:2025-02-18 11:48:16 | 浏览次数：


NAS NW22现货：圆棒、板材、锻件、特殊尺寸可订货！

 上海奔来金属报价

NAS NW22与Hastelloy® C-22®相匹敌的合金——是具有极高耐腐蚀性的Ni-Cr-Mo合金。在氧化性、还原性环境下均具有极佳的耐点腐蚀性能、抗缝隙腐蚀性能、抗应力腐蚀开裂性能。广泛应用于排烟脱硫装置、造纸工艺设备以及废弃物处理工艺设备等恶劣环境。



化学成分

NAS NW22

  C Si Mn P S Ni Cr Mo Fe Co W V
最小 ― ― ― ― ― ― 20.0 12.5 2.0 ― 2.5 ―
最大 0.015 0.08 0.5 0.025 0.020 残 22.5 14.5 6.0 2.5 3.5 0.35




物理性能

比热(J/kg?K) 440
电阻率(μΩ?cm) 1114.0
热传导率(W/m?K) 10.6
热扩散率(m2/s) 2.8 x 10-6
平均热膨胀系数(10-6/℃) 20–100℃ 12.4
20–200℃ 12.4
20–300℃ 12.6
20–400℃ 13.1
20–500℃ 13.7
纵向弹性模量(MPa) 20.4 x 104
刚性模量(MPa) 78.8 x 104
强磁性 无
熔点(℃) 1325-1372



机械性能

NAS NW22

0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 310 ≧ 690 ≧ 45 ―

UNS N06022

0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
≧ 310 ≧ 690 ≧ 45 ≦ 100

示例

  0.2%屈服强度
(N/mm2) 		抗拉强度
(N/mm2) 		延伸率
(%) 		硬度
(HRB)
热轧钢材 12mmt 367 744 73 84
冷轧钢材 8mmt 365 752 69 84
冷轧钢材 3mmt 383 782 57 86



耐腐蚀性

耐点腐蚀性能

合金 临界点腐蚀温度(CPT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法C) 		Green death溶液
NAS NW22 > 120℃ > 120℃
NAS NW276 > 120℃ > 120℃
NAS 254N 80℃ 80℃
NAS 329J3L 50℃ 45℃
SUS 316L 10℃ 25℃

抗缝隙腐蚀性能

合金 临界缝隙腐蚀温度(CCT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法D) 		Green death溶液
NAS NW22 > 100℃ 110℃
NAS NW276 100℃ 110℃
NAS 254N 40℃ 45℃
NAS 329J3L 25℃ 30℃
SUS 316L < 0℃ < 0℃

试验条件：

  • 1) ASTM G48 方法C：试验时间72小时
  • 2) ASTM G48 方法D：试验时间72小时，使用多齿夹子形成缝隙
  • 3) Green death 溶液浸泡：试验时间24小时，试验溶液 7%H2SO4 + 3%HCl + 1%FeCl3 + 1%CuCl2，缝隙腐蚀试验使用多齿夹子形成缝隙

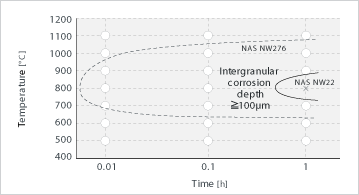

耐晶间界腐蚀性

Image: 耐晶间界腐蚀性

试验条件：

ASTM G28 方法A
试验时间24小时，沸腾50%H2SO4-Fe2SO4)3水溶液

耐酸腐蚀性能

试液 温度
(℃) 		浓度
(%) 		腐蚀速度(g/m2?hr)
NAS NW22 NAS NW276 NAS 254N* NAS 329J3L* SUS 316L
H2SO4 80 5 0.01 0.02 0.02 0.00 1.10
10 0.02 0.03 0.02 0.14 2.92
20 0.02 0.04 1.16 3.33 20.1
40 0.04 0.06 1.78 250.5 291.3
60 0.47 0.08 1.86 263.1 72.0
80 0.34 0.03 2.82 90.4 11.1
沸腾 5 0.14 0.10 1.43 0.61 5.45
10 0.25 0.16 2.49 3.30 18.0
20 0.72 0.33 6.18 76.2 108.7
40 3.24 1.44 21.0 271.7 297.8
HCl 80 0.1 0.00 0.00 0.00 0.00 0.01
1.0 0.00 0.02 0.00 0.01 2.45
2.0 0.01 0.03 3.15 19.0 6.66
3.0 0.03 0.33 12.8 51.5 13.6
沸腾 0.1 0.00 0.00 0.00 0.00 0.01
1.0 0.13 0.23 0.13 4.82 6.32
2.0 1.32 0.91 27.8 56.7 33.6
3.0 3.63 1.64 54.2 145.2 69.1

试验条件：试验时间24小时

腐蚀速度单位由g/m2?h换算成mm/y
mm/y = g/m2?h × 8.76/d (d为密度)
[d] NAS NW22：8.70g/cm3, NAS NW276：8.90g/cm3, NAS 254N：8.06 g/cm3, NAS 329J3L：7.80 g/cm3, SUS 316L：7.98 g/cm3

* NAS 254N：23Cr-25Ni-5.5Mo-0.2N (超级奥氏体不锈钢)

* NAS 329J3L：22.5Cr-5.3Ni-3.2Mo-0.16N (双相不锈钢)

抗应力腐蚀开裂性能

合金 MgCl2浓度(下段为沸点℃)
20% (108) 25% (110) 30% (115) 35% (126) 38% (134) 42% (142)
NAS NW22 ○ ○ ○ ○ ○ ○
NAS NW276 ○ ○ ○ ○ ○ ○
NAS 254N ○ ○ ○ ○ ○ ○
NAS 329J3L ○ ○ × × × ×
SUS 316L ○ × × × × ×

试验条件：用沸腾MgCl2水溶液浸泡，试验时间300小时、使用U型弯曲试样
○：未开裂
×：应力腐蚀开裂



焊接性

可适用使用与不锈钢一样的常规焊接方法。焊料请使用同质金属的焊料。焊接后不必进行热处理。

热处理

固溶处理温度为1150～1170℃，热处理后必须急冷。

用途

医药成套设备、半导体制造装置、各种化工成套设备、排烟脱硫装置



上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。






关于奔来

公司新闻

产品中心

服务中心

企业二维码
上海奔来金属材料有限公司
Copyright@2003-2016 benlai all rights reserved
备案编号：沪ICP备16023899号-1 合作伙伴：上海奔来金属 上海工商		 网站建设：创世网络
国产a片免费播放_亚洲久久影院_五月天黄色av_韩日精品无码久久久_日韩视频五区_欧美色成人
A片无码视频| 91久久超碰| 手机免费看片av| 97超碰婷婷| caobisp| ae毛片| 婷婷蜜芽中文字幕| 成人自拍网视频| 潮吹岛国| www.日韩AV| 五月天A片电影| 黄色av动漫| 免费看aa级毛片| 最新中文av免费观看| A级无码性爱| 人人操人人插av| AAA级毛片在线看| 国产一级A片| 超碰av在线观看| 免费在线播放黄色A片| 竹菊影视成人AV| 影音先锋黄色资源站| 91中文在线电影| 色色色97| eeuss日韩av| 金8天国网站| 特级性AA级黄色毛片| 成人狼人干| 无码gogo| 久草成人电| 岛国肏屄片| 啪啪日本欧美| 成人影音先锋| 超碰先锋影音| 永久AV网站| 国产91高跟丝袜| 日本无码久久| A级无码片| 久草手机Av在线| 免费AV黄色网| AV无码黄色|
