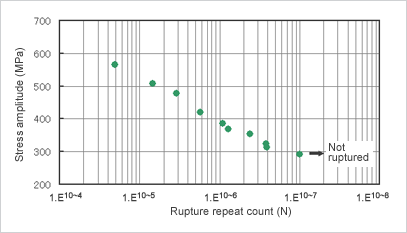

热处理

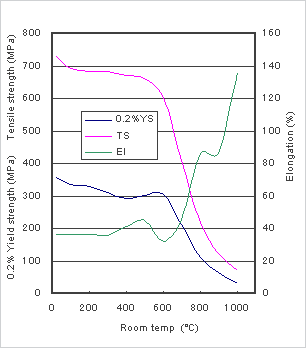

NCF 601不属于沉淀析出硬化合金，因此，不能通过热处理进行时效硬化。冷加工后温度达到900℃左右时，材料发生软化，如果需要材料具有高温强度时，建议在1100～1200℃的温度下进行固溶热处理。
此时冷却方法采用水冷，根据板厚不同，也可采用空冷。但是，为了避免碳化物析出，建议在500～800℃温度范围时尽可能快冷。
朔性加工性
NCF 601比较容易进行热加工。加热温度为1150～1200℃，热加工温度为1050～1200℃，简单加工可在850℃以下进行。在650～850℃温度范围内会发生开裂，请务必避开在此温度区间进行加工。
关于热加工后的冷却，为了避免碳化物析出，建议在500～800℃范围时提高冷却速度。
NCF 601具有极佳的冷加工性，可与SUS 310S、Alloy800一样进行加工。
|
|
杯突值(mm)
|
L.D.R.
|
圆锥杯突试验值
|
|
NCF 601
|
11.7
|
2.18
|
2.18
|
|
SUS 304
|
12.4
|
2.15
|
2.15
|
|
SUS 310S
|
12.2
|
2.12
|
2.12
|
|
Alloy 800
|
11.4
|
2.18
|
2.18
|
焊接性
NCF 601的焊接与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。坡口加工最好使用机械切削，U、V型坡口角度尽量要大。此时，表面污染对加工质量的影响极大，所以要特别注意焊接部位的清洁。
切削性
由于Ni含量较高，NCF 601的切削性比奥氏体不锈钢较差。切削时虽然可用高速钢工具，但应尽量使用超钢工具，将推进速度调慢，加大切削深度。车床加工目标推进速度如下。
-
高速钢工具 1050-1350 mm/min
-
超钢工具 3000-5250 mm/min
切削后进行焊接或热处理时，必须将润滑油清除干净。
用途
马弗炉、料桶等加热炉构件、工业热处理炉构件、特殊玻璃熔解炉构件、汽车电热塞部件、汽车尾气传感器外罩材料等
上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
