314，1.4841，1Cr25Ni20Si2 奥氏体高硅耐热不锈钢、现货：圆棒、板材、锻件、特殊尺寸可订货！
314是奥氏体不锈钢，因为成分中硅含量高，耐高温氧化性强，314主要用作耐热钢。
标准对照
|
中国
|
GB/T 1221-2007
GB/T 4237-2007
|
16Cr25Ni20Si2
(1Cr25Ni20Si2)
|
|
美国
|
ASTM A276-2010
|
S31400
314
|
|
德国
|
DIN EN 10088-1-2005
DIN EN 10095-1999
SEW 470
|
X15CrNiSi25-21
1.4841
|
成分规范
|
牌号
|
16Cr25Ni20Si2
|
314
|
1.4841
|
|
C
|
≤0.20
|
≤0.25
|
≤0.20
|
|
Si
|
1.50~2.50
|
1.50~3.00
|
1.50~2.50
|
|
Mn
|
≤1.50
|
≤2.00
|
≤2.00
|
|
P
|
≤0.040
|
≤0.045
|
≤0.045
|
|
S
|
≤0.030
|
≤0.030
|
≤0.015
|
|
Ni
|
18.0~21.0
|
19.0~22.0
|
19.0~22.0
|
|
Cr
|
24.0~27.0
|
23.0~26.0
|
24.0~26.0
|
|
N
|
—
|
—
|
≤0.11
|
材料性能
①抗氧化性、抗渗碳性优于310S，韧性、可焊性较310S略差。
②最高使用温度1200℃，连续使用最高温度1150℃，间歇使用最高温度1050~1100℃。
③对含硫气氛敏感，在600~800℃有有析出相的脆化倾向。
④较好的抗一般腐蚀性能。

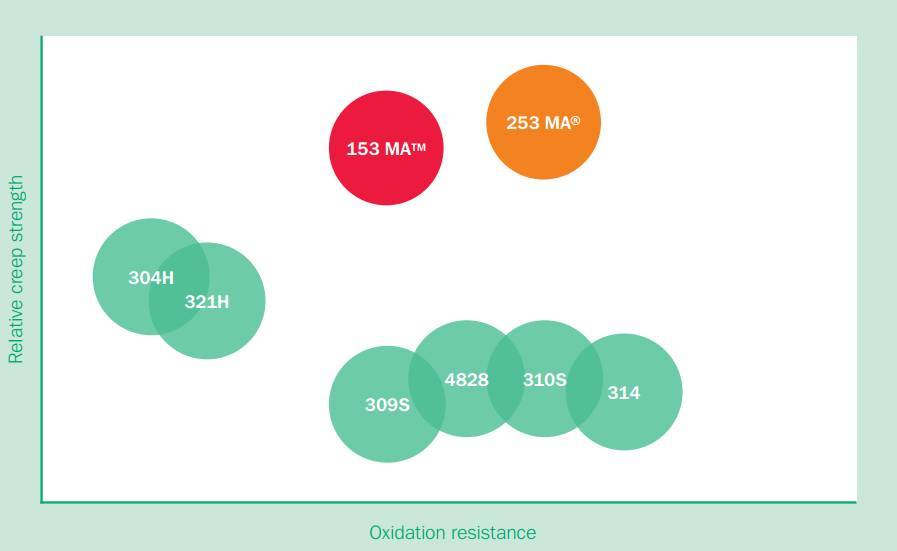

▽314与常见耐热钢性能比较图
注：Oxidation resistance=抗氧化能力；Relative creep strength=相对蠕变强度。
应用场合
314具有优异的耐高温性能，主要用于各种承受应力的炉用构件，如工作温度在1000~1100℃的锅炉吊架等。
|
