CPM REX M4现货：圆棒、板材、锻件、特殊尺寸可订货！
CPM REX M4是一种具有高耐磨性的特殊用途高速钢。此种钢材含有高碳及高钒，具有优良的耐磨性，适合做为冷作冲头、嵌入模及高速轻切削的切削刀具。加工具有磨耗性的材料时，REX M4明显地较M2或M3有更好的抗磨耗能力。此外，因为CPM REX M4是采用Crucible公司特有之 "粉粒冶金 (CPM) "技术制造的，使其较传统的M3有更好的研磨性，较传统的M2有更佳的韧性。
CPM REX M4添加0．06的硫，在钢材中形成微细且均匀分布的硫化物，可以改善其机械加工性及研磨性，但对于刃口韧性没有不良的影响。
CPM REX M4合金成分
|
碳（C）
|
1.35%
|
(1.42%)
|
|
锰（Mn）
|
0.30%
|
(0.70%)
|
|
硅（Si）
|
0.30%
|
(0.55%)
|
|
铬（Cr）
|
4.00%
|
|
|
钒（V）
|
4.00%
|
|
|
钨（W）
|
5.50%
|
|
|
钼（Mo）
|
4.50%
|
(5.25%)
|
|
硫（S）
|
0.06%
|
(0.22%)
|
CPM REX M4应用
|
 冲头及冲模
|
 钻头
|
|
 粉末冶金模具
|
 分条刀
|
|
 塑胶模之嵌入模仁
|
 剪切刀
|
|
 铰刀
|
 滚轮
|
|
 拉刀
|
 型刀
|
|
 螺纹刀及螺丝攻
|
 车刀及刨刀
|
CPM REX M4锻造
将钢材缓慢且均匀加热至1900-2000℉(1040-1095℉)，保温使其内外的温度一致，再执行锻造。温度低于1700℉(925℃)，需回炉再预热。锻造完成后，钢材应置于石灰或炉内缓慢冷却。
CPM REX M4退火
CPM REX M4于锻造后及再硬化之前，必须要先做退火处理。就完全退火而言，将钢材均匀加热至160O℉(870℃)，保温2小时，然后以不超过每小时25℉(14℃)的冷却速率，于炉内徐冷至1000℉(540℃)以下，之后取出空冷或继续炉冷。
若为恒温退火，则加热至160O℉(870℃)，保温2小时，然后炉冷至1400℉(760℃)，保温4-6小时，之后取出空冷或继续炉冷。退火处理应在气氛炉或有?；ば灾实穆吣谥葱?。
CPM REX M4硬化
习惯上CPM REX M4的硬化处理，需使用二部热处理炉。第一部炉具是用来预热至1500-1550℉(815-845℃)；第二部炉具是使其从预热温度迅速升温至2150-2250℉(1175-1230℃)的硬化温度。
若使用盐浴炉时，常用的硬化温度是2125-2225℉(1160-1220℃)。高温盐浴炉不可以同时在炉内放置过多的工件，否则会造成盐浴温度的剧降。
对于切削刀具应该使用硬化温度范围的上限温度；至于冷作加工的冲头及模具，需要较大的韧性，应该使用硬化温度范围的下限温度。
在没有气氛炉或盐浴炉时，可以使用硼砂来防止脱碳。将钢材加热至约300℉(l50℃)，浸泡在沸腾且饱和的硼砂水溶液内，然后取出干燥，使钢材表面形成一层薄薄的硼砂膜，之后再执行热处理。热处理时使用1550℉(845℃)的预热温度及2150-2250℉(1175-1230℃)的硬化温度。
CPM REX M4淬火
淬入油中或1000-1100℉(540-595℃)的盐浴中。当采用油淬火时，对于较大的钢材或形状复杂的工件，实务上是实施中断淬火。将工件淬入油中，待冷至约1000-1100℉(540-595℃，暗红色)，立即从油中取出放在空气中自然冷却。
当采用盐浴淬火时，工件淬入盐浴中，需放置足移长的时间，以使工件冷却至盐浴的温度。之后才从盐浴取出放在空气中自然冷却。
通常大型工件的淬火，淬盐浴所得到的硬度会较中断油淬者稍低。不论以何种方法淬火，工件必需冷至15O℉(65℃)以下或能以手触摸时，才算是完成淬火处理。
CPM REX M4矫正
任何必须的矫正工作最好在淬火后冷却至400℉(205℃)之前执行。最佳的矫正温度范围是800-400℉(425-205℃)。
CPM REX M4回火
回火作业必需在淬火完成后立即执行，意即钢材淬火后冷即至15O℉(65℃)或能以手触摸时，需立刻回火?；鼗鹞露仁歉菔导视τ眉坝捕刃枨蠖?，且必需执行三次回火。范例：首先加热至1025℉(550℃)并保温2小时，冷却至室温；再加热至1025℉(550℃)保温2小时，同样地冷却至室温；最后第三次加热至1025℉(550℃)，保温2小时，冷却却至室温。
CPM REX M4硬度
CPM REX M4冲击韧性

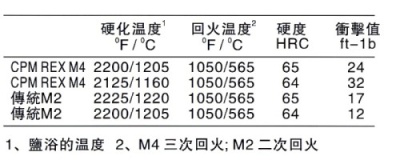

因为CPM REX M4具有较细且均匀分布的碳化物，所以与传统同类型钢材比较，具有较细的品粒及较佳的韧性。事实上，CPM REEX M4较传统的M2工具钢有更佳的韧性，即使在硬度Rc64-65时，耐磨性及韧性都较传统的M2或M3工具钢为佳。下表所列是CPM REX M4与传统M2工具钢的夏氏冲击强度(C-Notch Impact Strength)。值得注意的是，较低的硬化效果会明显地改善CPM REX M4的冲击韧性。

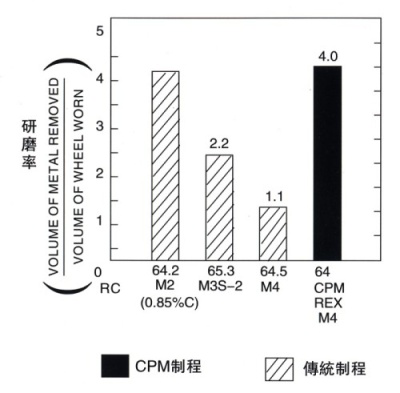

CPM REX M4研磨性
根据现场的经验发现，CPM REX M4高速钢的研磨性为传统同类型钢材的2-3倍℃PM产品可以有效地改善其研磨性，是与其细致且均匀分布的碳化物有关。
由于CPM产品优升的研磨特性，可以具有以下的好处：改善表面光度、使用较大的研磨速率、减少研磨破损、降低磨轮的损耗率、不需使用钻石磨轮等等。在某些特殊场合，仍需要请教专业的研磨工程人员。

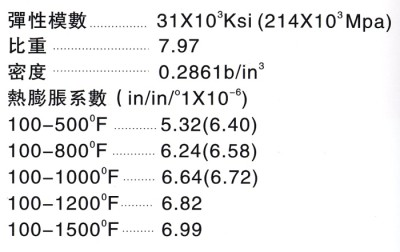

CPM REX M4物理性质

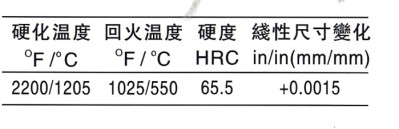

CPM REX M4热处理的尺寸变化
CPM REX M4机械加工
|
硬度BHN225-255
|
|
加工性大约是工具钢W1 (1%C)的35％
|
|
|
|
|
|
|
|
|
|
